NanoVNA-H Upgraded Portable Handheld Vector Network Antenna Analyzer VHF UHF with SD Card Slot – 502

 重磅升级

 便携式矢量网络分析仪

黑色

包装尺寸:12*9.5*3.5cm 包装重量:180克 包装方式:纸盒

NanoVNA-H PCB升级版

 更新后增加的功能:

1.更低的电源噪音,使用谐波时噪音更小;

2.内置400mAh电池

3.添加MicroSD卡方便保存测试数据;

4.添加RTC支持;

5.修改端口名称为Port1和Port2

MicroSD最大支持32GB,并且只支持SPI模式.

这是一款DIY产品,在信用卡大小的尺寸上尽可能提供完善的矢量网络测量功能.包含一个2.8寸的触摸屏,400mAh电池,TX/RX方式测量,可以测量完整的S11和S21参数,如需要获取S12和S22,需要手动更换收发端口接线.如果还有其他不完善的地方,您可以和我沟通.

● 测量频率: 50KHz ~ 1.5GHz

● 射频输出:-13dbm (最大 -9dbm)

● 频率精度:<2ppm

● 频率稳定性:<0.5ppm

● 测量范围: ● 测量范围: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));

● 端口 SWR: < 1.1

● 显示: 2.8寸 TFT (320 x240)

● USB 接口: USB type-C  通信模式:CDC (串行)

● 电源: USB 5V 120mA,内置400mAh电池,最大充电电流1A, 可连续使用4小时以上

● 校准点数量: 101 (固定)

● 扫描点数量: 101 (固定)

● 显示跟踪: 4, 标记: 4, 设置保存: 5

测量S参数,电压驻波比,相位,延迟,史密斯圆图……;

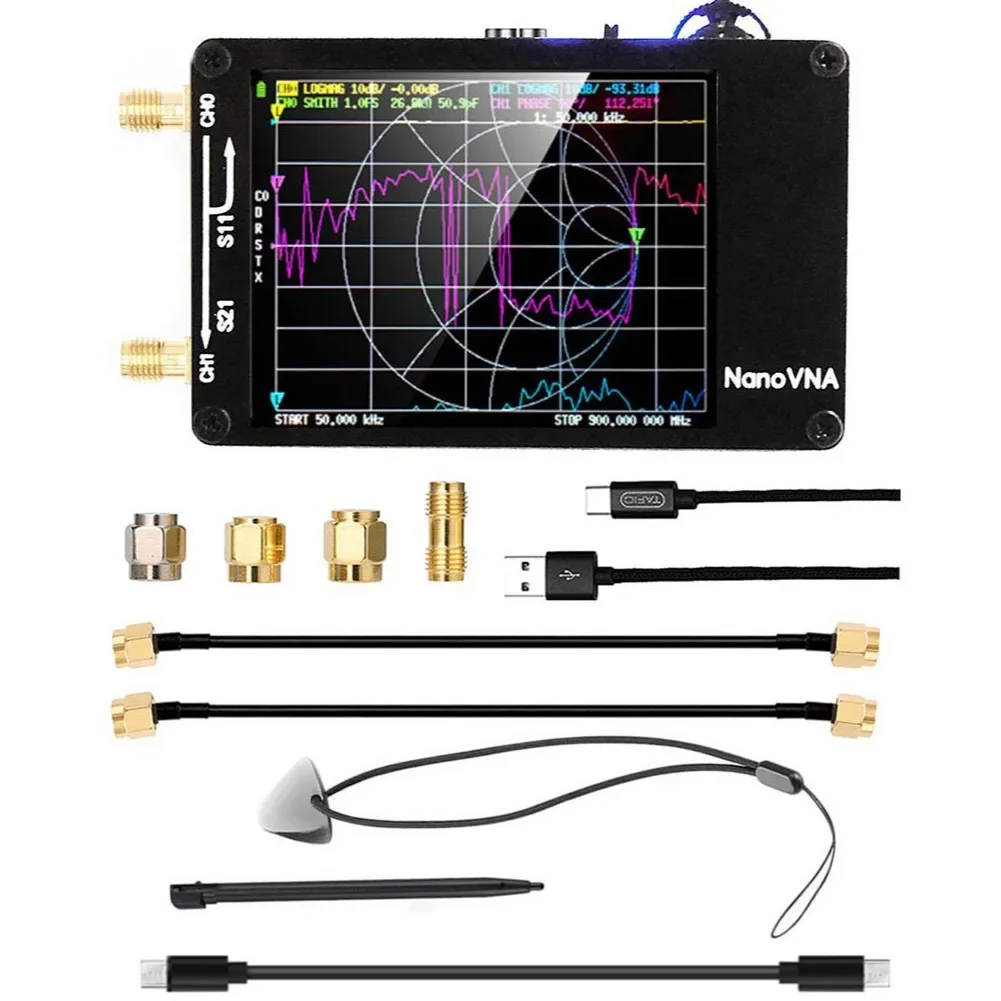

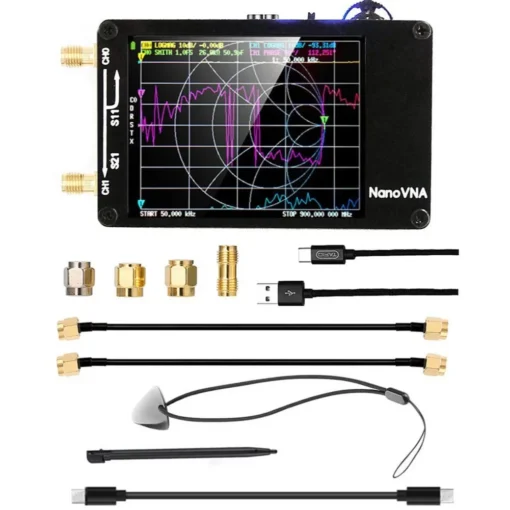

包装清单:

1. NanoVNA主机*1 (含2.8英寸触摸屏,400mAh电池)

2. 20cm SMA公对公 RG174射频电缆 *2

3.Type-C转Type-C连接线

4. USB Type-C数据线 *1

5.简易说明书*1

6.触摸笔*1

7.拨片*1

8. SMA简易校准件套LOAD *1

9. SMA简易校准件套OPEN *1

10. SMA简易校准件套SHORT *1

11. SMA母对母连接器 *1
